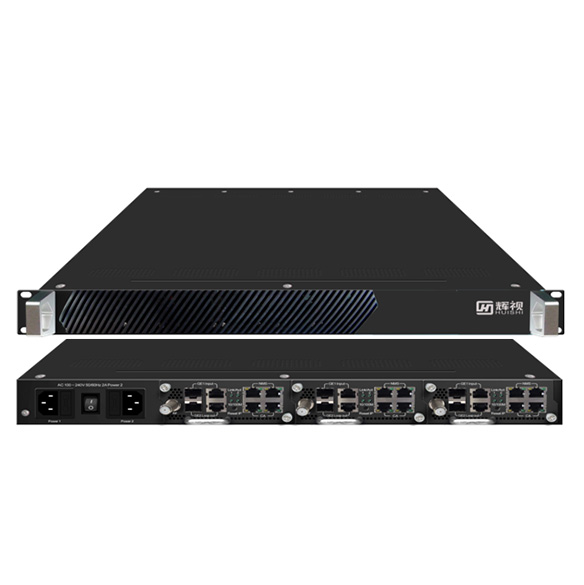

32合1 IP復用QAM調制器HS-6032-IQ
擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計，1U機箱可支持3個模塊 。每個子模塊獨立工作，且集成了32路復用，32路加擾和32路QAM(DVB-C)調制
概述：
HS-6032-IQ 32合1 IP復用加擾QAM調制模組是自主研發的一款集復用加擾和調制功能于一體的設備。該產品采用模塊化設計，1U機箱可支持3個模塊 。每個子模塊獨立工作，且集成了32路復用，32路加擾和32路QAM(DVB-C)調制；可通過2個GE口輸入（每個GE口支持256個不同的IP地址和端口號輸入)；也可通過1個RF接口(RF接口輸出32個載波)輸出32個QAM載波可為非臨頻，總帶寬為768MHz，輸出頻率范圍為36~960MHz。該產品的高度集成化、強大的功能和低運營成本，非常適合新一代有線電視播出系統 。
主要特性：
雙電源供電(可選)
2GE輸入，RJ45 接口或SFP，每個GE口支持256個IP輸入，SPTS(單節目流)或MPTS(多節目流)
支持單播或組播，支持IGMP v2\v3 協議
每個GE口傳輸碼率高達840Mbps
支持MPEG-2/MPEG-4再?gòu)?fù)用，SPTS(單節目流)或MPTS(多節目流)
支持PID透?jìng)?、重映射，每個復用通道可重映射256個PID
支持DVB通用加擾系統(ETR289)，同密標準為ETSI 101 197 and ETSI 103 197
支持IP輸出復用或加擾的TS流，支持IP輸出空包過濾功能
輸出32個QAM載波，總帶寬為768MHz，每個載波頻率任意可調，符合DVB-C(EN300 429)和ITU-T J.83A
符號率范圍：1.0~7.0Msps, 1Ksps步進
支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM
RF輸出頻率范圍：36~960MHz, 1kHz步進
RF輸出電平：-16~+6dbm, 0.5dbm步進
優異的RF性能，MER≥40db
模塊化設計，1U機箱支持3個模塊
支持網絡管理(WEB)
技術指標：
| 輸入 | 接口 | 2GE輸入，RJ45接口或SFP |
| 傳輸協議 | UDP協議，支持單播/組播，支持IGMP v2/v3協議 | |
| 輸入碼率 | 每個GE口最大碼率840Mbps |
| 復用 | 功能 | PID重映射(自動，手動) |
| 自動生成PSI/SI表 | ||
| 輸入通道 | 256x2 | |
| 輸出通道 | 16x2 | |
| 最大PID數 | 每個復用通道256個PID |
| 加擾參數 | 同密CA數 | 4(最大) |
| 加擾標準 | ETR289, ETSI 101 197, ETSI 103 197 | |
| 連接方式 | 本地/遠程連接 |
| 調制參數 | QAM信道 | 32 |
| 標準 | DVB-C(EN300 429), ITU-T J.83A/B/C | |
| 符號率 | 1.0~7.0Msps，1ksps步進 | |
| 星座 | 16QAM、32QAM、64QAM、128QAM、256QAM | |
| FEC | RS(204, 188) |
| IP輸出 | 協議 | UDP協議 |
| RF輸出 | 接口 | 1個F頭 |
| RF頻率范圍 | 36~960MHz，1KHz步進 | |
| 輸出電平 | -16dBm~+6dBm, 0.5dBm步進 | |
| MER | ≥ 40dB |
| 系統 | 網絡管理(WEB) |
| 通用 | 尺寸(長x寬x高) | 482mm×560mm×44.5mm |
| 重量 | 1U整機：7kg 單模塊：0.9kg | |
| 溫度范圍 | 0~45℃(工作)，-20~80℃(存儲) | |
| 電源要求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz | |
| 功耗 | 單模塊<30W , 整機<100W |
